礦壓大數據分析系統（M/KRPA/2.0）

礦壓大數據分析系統

系統概述

本系統結合監測數據、生產進尺情況、現場基本資料等數據，進行礦壓大數據分析，主要用于分析現場支架工作情況、來壓情況、支架管理情況、生產情況、支架適應性等。

本系統分析功能強大，具備良好的系統兼容性，能夠兼容電液控支架壓力、鉆孔應力、頂底板數據、錨桿錨索等礦壓監測數據，通過準確科學的篩選、統計、整合、分析等過程優化數據，更合理的分析出有實際價值的結論。

核心功能

（1）分析推演頂板破斷情況，分析支架整面阻力變化規律。分析頂板周期來壓步距，指導煤礦安全生產。

（2）分析支架工作情況，工作阻力超限情況，計算支護強度，判斷支架適應性。

（3）分析支架移動情況，升架落架情況，為對井下工作的監管提供依據。

系統平臺功能

工作面應力推演云圖

依據生產數據、現場支架監測數據與現場部署情況，繪制工作面來壓推演云圖，生成礦壓分析報告，反映現場支架工作情況、頂板來壓情況、頂板垮落情況、周期來壓情況及支架適應性等信息，得出來壓步距結論，并預測下一次來壓位置。

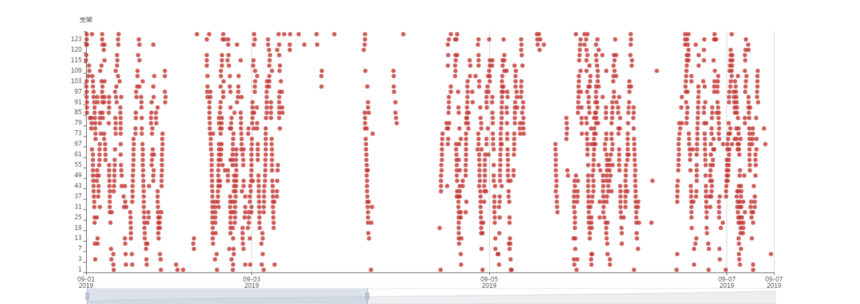

動架散點圖

根據支架移動位置，結合采煤工藝，推斷采煤機移動情況。

以時間為橫軸，工作面傾向為縱軸，結合分析結論，標記出每個支架工作時移架的時間點，判斷采煤機移動規律。得出井下實際的工作情況，完善工作面管理。

工作阻力區間分布

用于判斷支架在實際工作中是否頻繁存在超限現象，分析支架多數時刻所處的壓力狀態，驗證支架受力是否合理，判斷支架適應性。

初撐力與末阻力的自動抓取

依據歷史監測數據，借助平臺專有的規律模型，自動抓取支架初撐力與末阻力，在曲線上進行顯示標記，輔助用戶分析。

礦壓分析報告的自動生成

提供上述各項分析功能數據的一鍵匯總導出礦壓綜合分析報告的功能。
